Un componente più piccolo non è sempre la scelta migliore. Il DFM collega layout PCB, assemblaggio SMT, disponibilità dei componenti e produzione in serie.
La scelta di un componente di una scheda elettronica non incide soltanto sulle prestazioni del circuito. Può cambiare il processo di assemblaggio, i controlli necessari e la stabilità della produzione in serie.
Una scheda elettronica ben progettata deve rispettare i requisiti funzionali di progetto e mantenere un processo stabile quando passa dal CAD alla linea SMT. Layout compatti e componenti miniaturizzati possono essere necessari, ma ogni scelta influenza; posizionamento, stampa della pasta saldante, ispezione, collaudo e reperibilità futura del componente stesso.
Il Design for Manufacturing PCB, o DFM PCB, valuta la producibilità durante lo sviluppo, quando modificare una scelta è ancora “semplice”. Per uffici tecnici e uffici acquisti, il DFM PCB collega prestazioni, disponibilità dei componenti, ripetibilità del processo, tempi di industrializzazione e costo complessivo della scheda.
In breve, il DFM aiuta a scegliere la complessità necessaria: se serve un 0201, il processo si adatta; se bastano un 0402 o un 0603, il package più grande offre più margine produttivo.
Il Design for Manufacturing, spesso abbreviato in DFM, raccoglie le scelte progettuali che rendono un prodotto compatibile con processi produttivi affidabili e ripetibili nel tempo. Nel caso delle schede elettroniche riguarda sia la fabbricazione del circuito stampato, sia il successivo assemblaggio dei componenti. Per questo si incontra anche il termine DFMA, Design for Manufacturing and Assembly.
La progettazione PCB per la produzione verifica il layout alla luce delle reali capacità della linea. Considera footprint, distanze, orientamento e densità dei componenti, volumi di pasta saldante, accessibilità al collaudo e compatibilità con i processi di ispezione. L’analisi aiuta a decidere quale complessità mantenere perché necessaria al prodotto e quale ripensare perché priva di benefici misurabili.

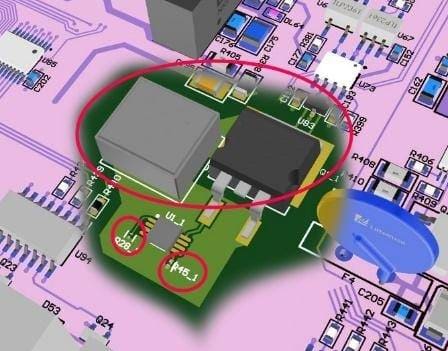

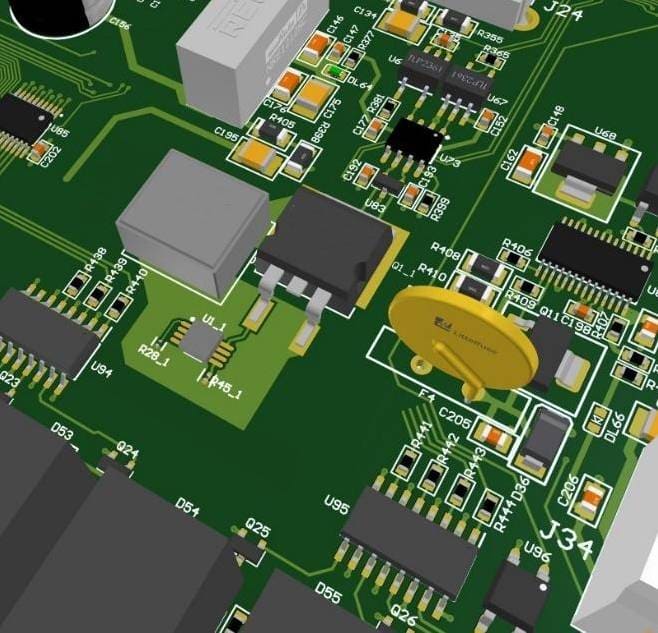

La scheda mostrata in queste immagini offre un esempio concreto. Componenti di potenza, con masse termiche importanti e giunti che richiedono adeguati volumi di lega saldante, si trovano a poca distanza da componenti passivi in package 0201. La configurazione è assemblabile, ma mette nella stessa area esigenze di processo molto diverse.
Un package 0201 consente una forte miniaturizzazione e può essere la soluzione corretta quando lo spazio disponibile o le prestazioni elettriche lo richiedono. Le sue dimensioni ridotte, tuttavia, chiedono attenzione alla progettazione delle aperture dello stencil, al deposito della pasta saldante, al posizionamento e alla stabilità del profilo termico. Nella stessa zona, un componente più grande può richiedere un volume di pasta differente e assorbire calore in modo diverso durante la rifusione.
Una linea SMT moderna può gestire componenti 0201 più piccoli, stencil con spessori differenti, profili termici ottimizzati e controlli avanzati.
La capacità produttiva, però, non rende superflua l’attenzione progettuale: quel package era davvero necessario? Se uno 0402 o uno 0603 soddisfano gli stessi requisiti senza modificare ingombri, prestazioni o vincoli meccanici, il package più grande può offrire un margine di processo più favorevole.
La regola pratica usata in Electra è quella di scegliere il componente più grande compatibile con i requisiti reali del progetto.
La miniaturizzazione resta corretta quando risponde a un vincolo di spazio, a una prestazione elettrica o a un requisito meccanico.
Negli altri casi, un package meno spinto può ridurre la sensibilità alle variazioni di stampa, posizionamento e rifusione.
La compresenza di componenti molto piccoli e componenti con masse termiche elevate può richiedere un lavoro specifico sul processo di assemblaggio delle schede elettroniche.
Le aperture dello stencil devono depositare quantità coerenti con i pad e i terminali. Il profilo di rifusione deve portare l’intera scheda nelle corrette finestre di processo, tenendo conto delle diverse risposte termiche. Anche orientamento, distanze e supporto meccanico del PCB possono influire sulla ripetibilità.
I controlli devono essere scelti in funzione della scheda e dei giunti da verificare.
L’ispezione ottica automatica AOI controlla gli elementi visibili e molte anomalie di montaggio. L’ispezione X-ray diventa utile quando la geometria del componente o del giunto non permette una verifica ottica completa, per esempio nei collegamenti nascosti. Il piano di ispezione dipende quindi dall’insieme delle caratteristiche del progetto, non dalla sola presenza di un package 0201.
Per l’ufficio tecnico, progettare secondo criteri DFM significa ridurre le correzioni tardive e confrontare le scelte di layout con il processo che dovrà realizzarle. Per l’ufficio acquisti significa valutare la distinta base anche in termini di disponibilità, alternative compatibili, ciclo di vita e impatto produttivo. Prezzo unitario e ingombro non descrivono da soli il costo di una scelta.
Un componente può essere conveniente a catalogo e allo stesso tempo richiedere un processo più selettivo, controlli aggiuntivi o minore flessibilità nella qualifica di alternative.
Il confronto tra progettazione, acquisti e produzione permette di considerare questi elementi prima del rilascio dei file produttivi. Il risultato è una distinta base più solida e un passaggio più lineare dal prototipo ai medi o grandi volumi.
In Electra, la progettazione delle schede elettroniche e la produzione lavorano a stretto contatto. Le conseguenze di una scelta fatta nel CAD possono essere osservate direttamente in serigrafia, nel pick and place, nel forno a rifusione e nelle fasi di controllo. Questo scambio continuo consente di affrontare la producibilità durante lo sviluppo e l’industrializzazione, anziché demandarla alla fase produttiva.
L’esperienza maturata da Electra su oltre 5 milioni di schede prodotte e 2,5 miliardi di componenti montati permette di collegare le decisioni progettuali alla loro applicazione industriale. La produzione di schede elettroniche di Electra comprende profilazione termica, serigrafia, montaggio, rifusione, ispezione ottica 3D e X-ray. Queste tecnologie rendono possibile assemblare PCB complessi. Il DFM permette di usarle con un processo costruito sulle esigenze effettive del prodotto, evitando di trasformare una scelta non necessaria in complessità ricorrente per ogni lotto.
Il momento più utile per una verifica DFM è prima che il layout venga considerato definitivo. Anche un confronto breve può evidenziare criticità relative ai package, alle distanze, allo stencil, alla gestione termica o ai controlli. Correggere questi aspetti in fase di progettazione tutela il lavoro già svolto e prepara la scheda alla ripetibilità richiesta dalla produzione in serie.
Electra affianca le aziende nello sviluppo, nell’industrializzazione e nella produzione di PCB e apparecchiature elettroniche. Per valutare la producibilità di un nuovo progetto o di una scheda esistente, è possibile contattare il team Electra.
Ecco una serie di domande che ci pongono spessi i clienti, proprio su questo tema.
Il DFM PCB è l’insieme di criteri usati per rendere un circuito stampato e il suo assemblaggio compatibili con processi produttivi affidabili e ripetibili. Valuta il progetto prima della release, considerando layout, componenti, stencil, rifusione, ispezione e collaudo.
I componenti 0201 sono indicati quando miniaturizzazione, densità o prestazioni elettriche ne giustificano l’uso. Se package più grandi rispettano gli stessi requisiti, valutare alternative come 0402 e 0603 rispetto allo 0201 aiuta a scegliere il miglior equilibrio tra ingombro e margine produttivo.
Non necessariamente. La riduzione delle dimensioni può diminuire il materiale impiegato, ma una maggiore densità può richiedere componenti più piccoli, processi più selettivi e controlli aggiuntivi. Il costo va valutato sull’intero ciclo di industrializzazione e produzione, non soltanto sull’area del circuito stampato.
Il produttore dovrebbe essere coinvolto prima del rilascio definitivo del layout e della distinta base. In questa fase è ancora possibile correggere package, distanze, orientamenti e scelte di processo senza generare rilavorazioni sui prototipi o modifiche tardive alla documentazione.
Il piano di controllo dipende da componenti, geometrie, requisiti del prodotto e criticità del processo. AOI, X-ray e collaudo funzionale hanno compiti diversi e devono essere selezionati in base a ciò che deve essere verificato, senza associare automaticamente un singolo package a tutti i controlli disponibili.
Il PCB è il circuito stampato prima del montaggio dei componenti. Con PCBA si indica invece la scheda assemblata, completa dei componenti saldati. Un’analisi DFM deve considerare la fabbricazione del PCB e, insieme ai criteri DFA, le esigenze del successivo assemblaggio.
Sì. La producibilità dipende anche dalla disponibilità dei componenti, dalla presenza di alternative qualificate, dal ciclo di vita e dai vincoli di approvvigionamento. Valutare la BOM insieme al layout permette a ufficio tecnico, acquisti e produzione di prendere decisioni coerenti prima della serie.
